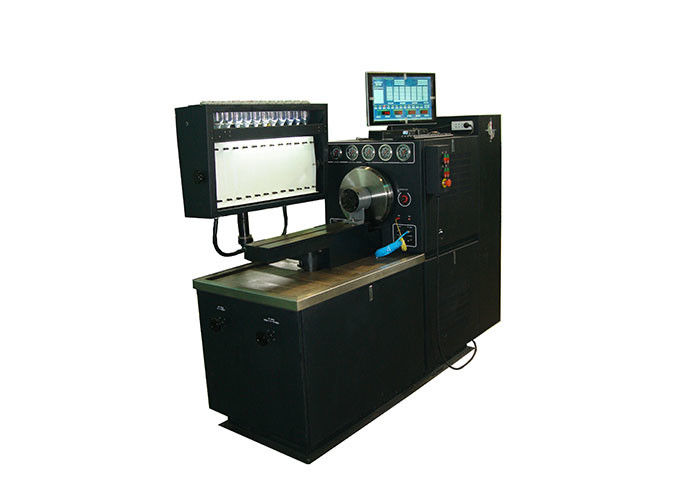

12 cilinders ADM720 Mechanische brandstofpomp testbank voor het testen van verschillende pompen

 ADM720 Mechanische brandstofpomp testbank,voor het testen van verschillende pompen,

Beschrijving:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25 pk) wisselstroommotor met hoog koppel.

Industrial fan les PC met WindowsTM Professional besturingssysteem volledig geïntegreerd 15' XGA 450 nits TFT-LCD zonlicht leesbaar (voor gemakkelijke lezing).

Anti-backlash koppeling.

Twee stroomvoorzieningen 12-24 volt 3 ampère.

Druk naar 80 bar.

Volledig automatisch brandstoftemperatuursysteem.

Direct Drive System- DDS.

Olie van de smeermomp tot 30 bar.

Analoog snelheidspotentiometer voor handmatige snelheidsregeling.

Digitaal snelheidsregelsysteem zorgt voor een soepele snelheidsregeling tussen 0-4000 t/min via een precisie snelheidsregelknoop met meerdere bewegingen.

Beheer van de databasesysteem voor testplan/klantgegevens.

12 cilinders met een laag volume/hoog volume glas voor een gemakkelijke bediening.

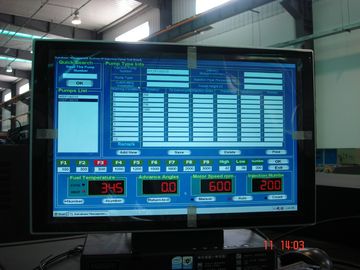

Toon van de belangrijkste kenmerken van de werkparameters van de testbank via 15' TFT/LCD.

Het elektronische terugkoppelingssysteem voorkomt snelheidsveranderingen in belastingvarianten door de snelheids- en belastingverhouding gedurende de gehele looptijd te controleren.

Een grotere inertie van het vliegwiel zorgt voor een stabielere snelheidscontrole.

Nieuwe meetconsole met twee bewegingsassen.

Het nieuwe bedieningspaneel zorgt voor een gebruiksvriendelijke werking.

Goed uitgerust standaard accessoirepakket voor de meeste roterende en inline pompen.

Verfijnd nieuw ontwerp

De ADM720 creëert met zijn ontwerp en kleuren een nieuw imago van uw werkplaats en biedt u de beste, vriendelijker en ergonomisch ontworpen werkomgeving.

Koppeling tegen tegenreactie

De Anti-Backlash-koppeling zorgt met haar duurzame en robuuste constructie voor de veiligheid van de bediener van de testbank en zorgt voor een betrouwbare test van de nieuwe hoogdrukbrandstofinspuitpompen.

Het vliegwiel.

Direct op de motoras gemonteerd en met een inertie van 1,0 kgm2 zorgt het voor een soepele aandrijving van zelfs de zwaarste kamprofielen en absorbeert het de impact van de nieuwe pompen.De verkregen testresultaten zijn dus veel betrouwbaarder en nauwkeuriger in vergelijking met kleinere vliegwiel aandrijvingssystemen..

Technische specificatie

1Motorvermogen:5.5,7.5,11,15,18.5,22 kW

2Spanning van de voeding:415,380,220v

3Frequentie van de voeding: 50/60 HZ

4Beschermingsniveau: IP54

5Versnellingsbereik: 0-4000 tpm

6. Teller instellen bereik: 0-9999

7Temperatuurbereik: 0-80

8Centrumhoogte van de aandrijfas: 125 mm

9Gelijkstroom: 12/24V

10Diameter van de aansluiting: 120 mm

11Metingsbuis: 45 ml, 150 ml, 260 ml (optioneel)

12. Aantal meetcilinders:12

13. Olie-toevoer pomp:10L/min

14. brandstoftoevoerdruk: hoge druk: 0-40 bar; lage persuriteit: 0-4 bar

15- Tankgrootte: 60 l

16. Drukmeter: lage druk: 0-6 bar; hoge druk: 0-60 bar; binnendruk: 0-16 bar; vacuümdruk: 1-2,5 bar; oliemeter: 0-10 bar

17Verwarmingsvermogen: 2 kW

18Temperatuurbereik: 40 ± 2 °C

19Grootte: 2000*1060*1800 mm

20Gewicht: 950 kg

Functie

1. De brandstof die bij elke snelheid van elke cilinder wordt geleverd, kan worden getest

2De snelheid, temperatuur, teller, druk, rackmeter kunnen op de computer van de testbank worden weergegeven.

3. Rack reizen curve kan worden weergegeven

4. LCD-monitor

5Direct aangedreven door motor, variabele frequentie, stapsgewijze snelheidsregeling.

6. Statische controle op de levertijd van elke cilinder

7. Inspectie van de prestaties van de mechanische geleider

8. Controle van de prestaties van de elektroventiel van de VE-pomp

9. Inspectie van de prestaties van de pneumatische regelaar

10. Inspectie van de prestaties van de drukcompensator

11. Olie teruggekeerd volume van de distributie pomp

12. Controle van de inwendige druk van de VE-pomp

13. Controle van de werking van de minusdruk van de pneumatische regelaar

14. Inspectie van de afdichting van de pomp

Concurrentievoordeel:

Voordelen met verschillende snelheden, stabiele snelheid, groot koppel, gemakkelijke bediening enzovoort.

Toebehoren voor de testbank(47PCS)

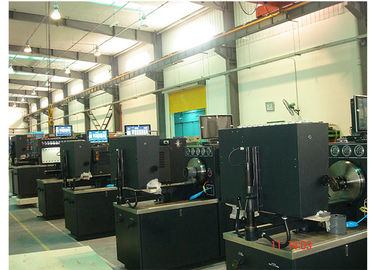

Foto's:
